Installazione gavone supplementare sottoscocca...



Il mio ecovip 2i su carro 35C13 aveva uno spazio inutilizzato nel lato destro del sottoscocca, in origine studiato per ospitare il generatore elettrico.

Dato che lo spazio non basta mai e odio disordinare il gavone sotto il letto a castello ogni volta che devo usare un attrezzo, mi sono fatto preparare questo box in acciaio inox.

Di seguito vengono riportate le foto utili per chi fosse intenzionato a recuperare spazio nel sottoscocca. Il box aggiunto pesa circa 16 kg e permette di accogliere crick, attrezzi, cavi ecc. La lamiera da 1,5 mm di spessore Ŕ stata sagomata per sfruttare al meglio lo spazio disponibile ed evitare di spostare i cavi elettrici sottoscocca. Al fine di non rovinare la bandella laterale consiglio di asportare momentaneamente il portello. Per chi non avesse la bindella giÓ tagliata, consiglio il taglio di precisione presso un'azienda specializzata in lavorazione di lamiere.

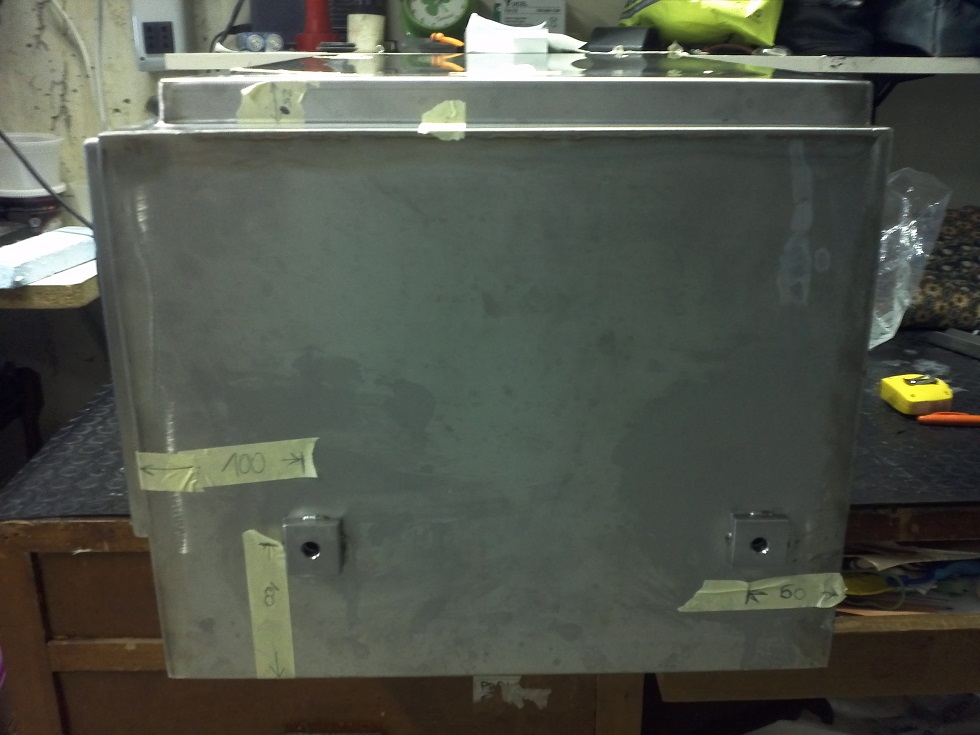

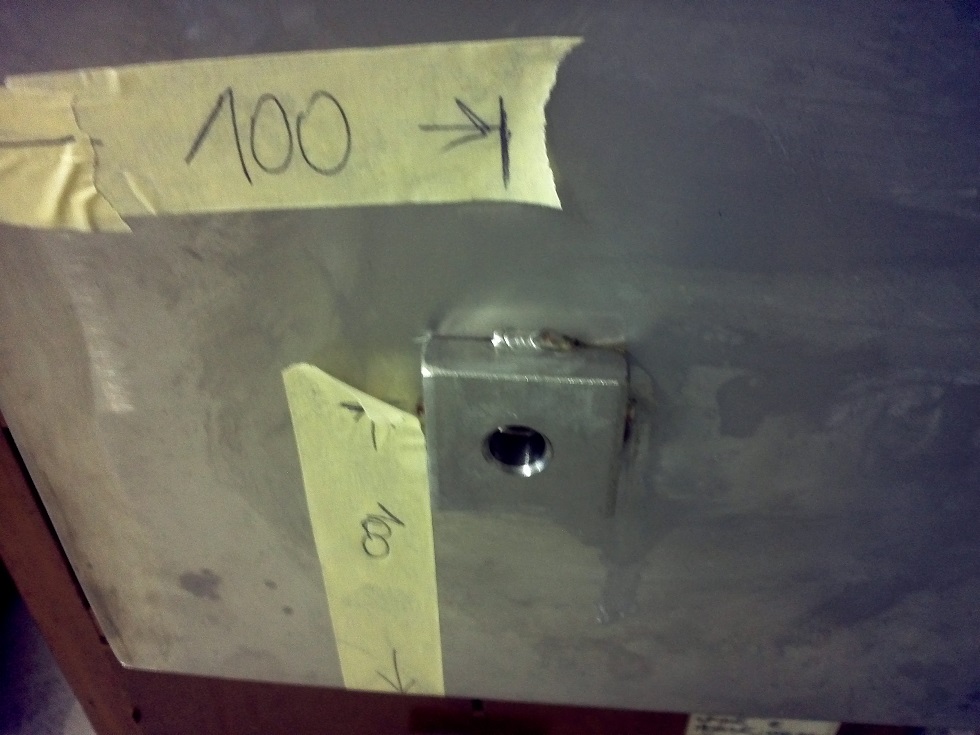

Per l'ancoraggio ho fatto 4 fori nel pavimento all'interno della seduta adiacente la cucina e 2 fori lateralmente nel gavone sottoscocca passante giÓ esistente. Le viti esagonali da 8 mm utilizzate sono in inox con rondelle e dadi autobloccanti. Le rondelle utilizzate per le 4 viti verticali devono essere preferibilmente larghe circa 50 mm o superiore se di lamiera come le mie.

All'interno del box, per irrobustire ulteriormente il box, sulla parte alta ho inserito due lamiere a U da 5 x 20 mm complete di 4 fori da 8 mm.

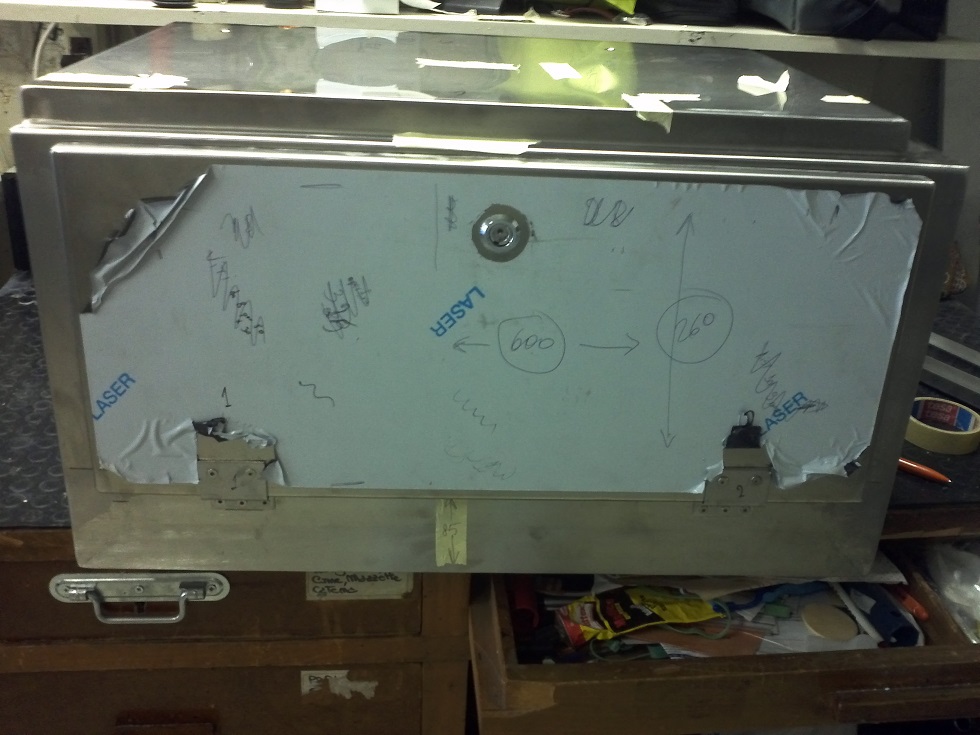

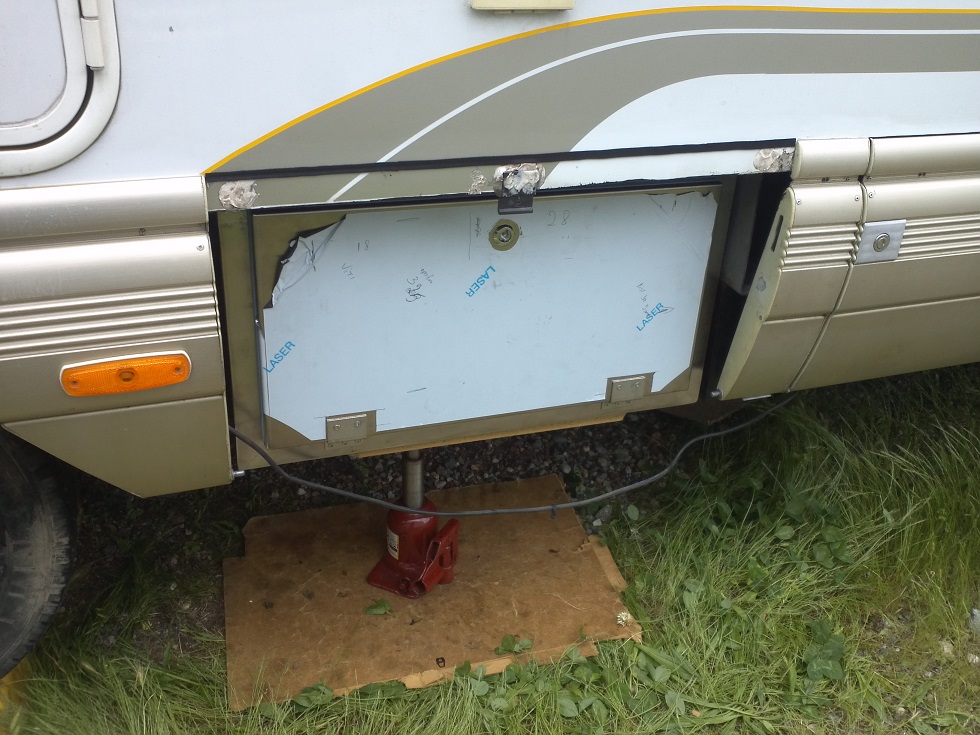

Lo sportello ha due cerniere, chiusura a chiave e lamiera piegata porta-guarnizione.

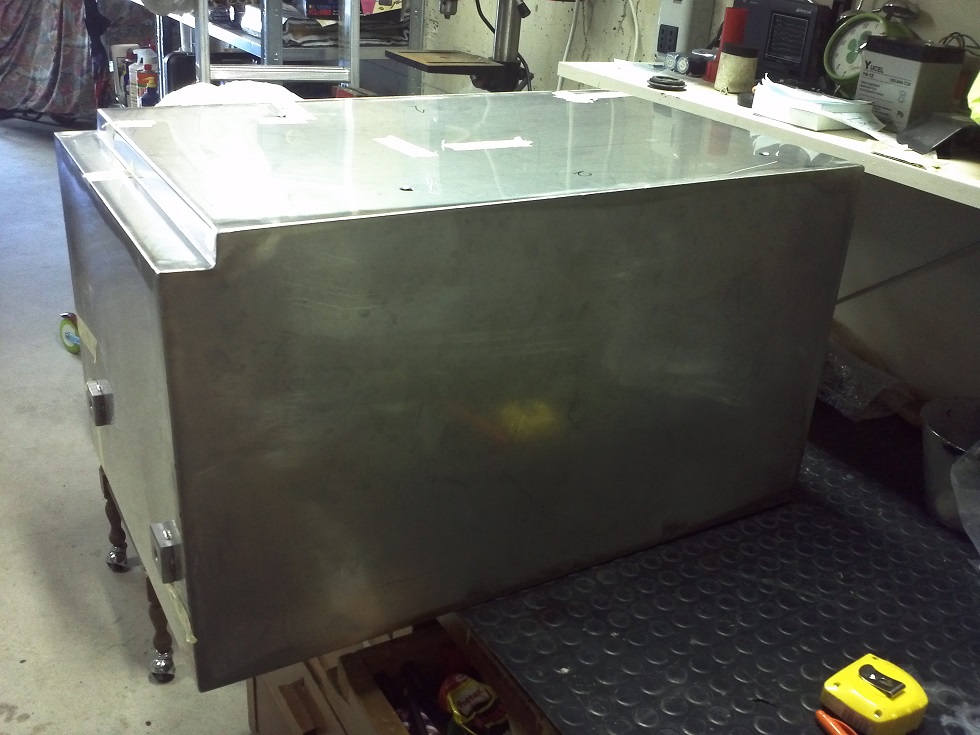

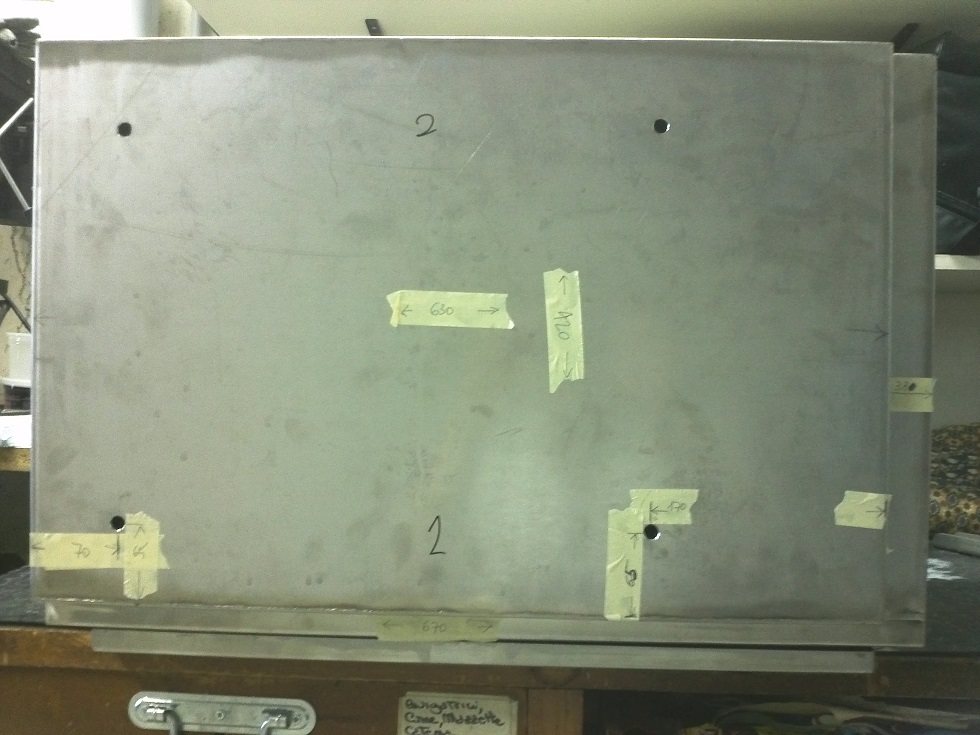

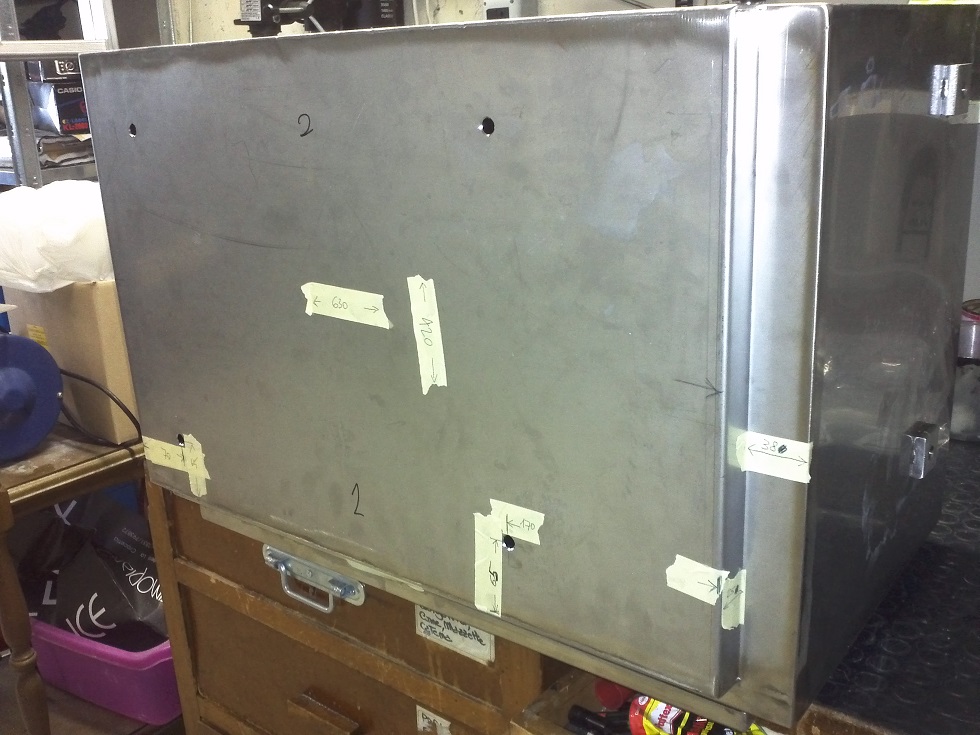

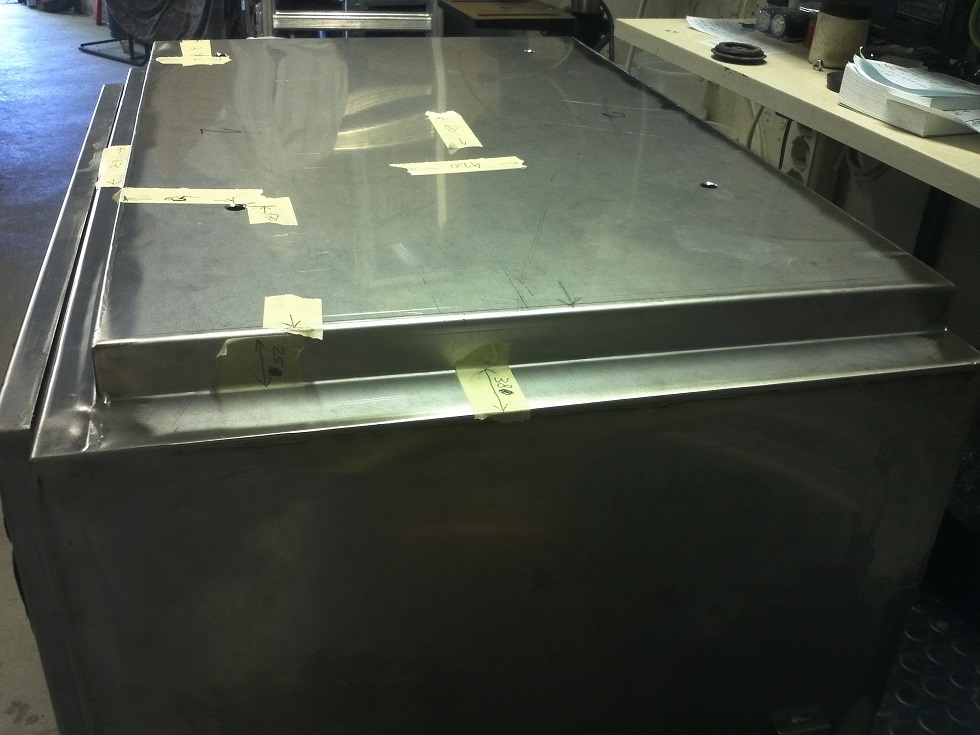

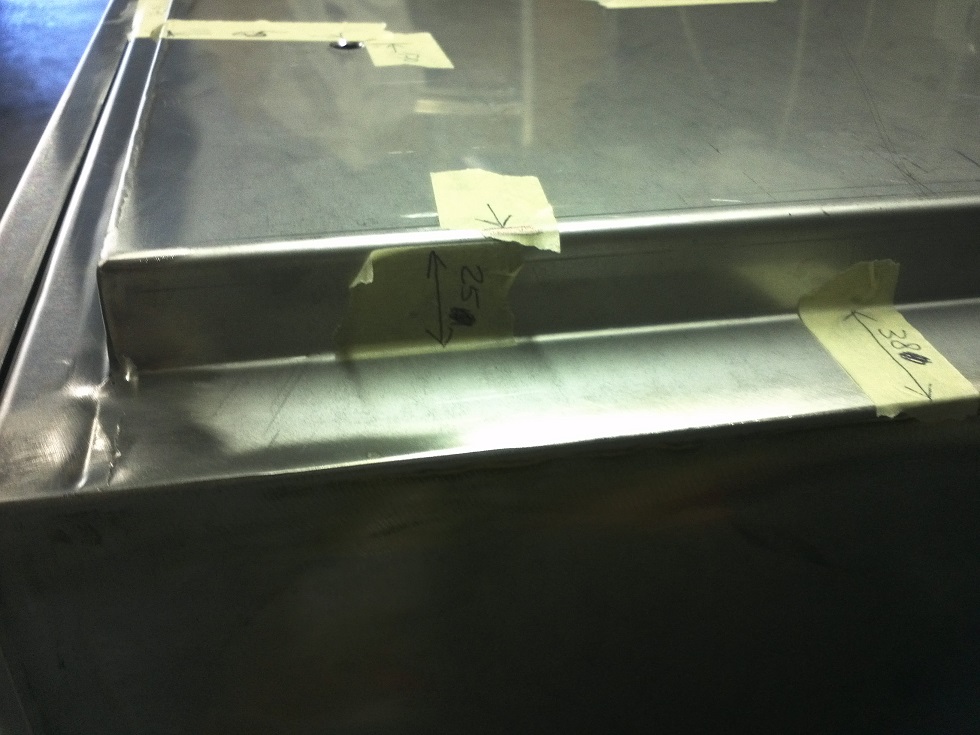

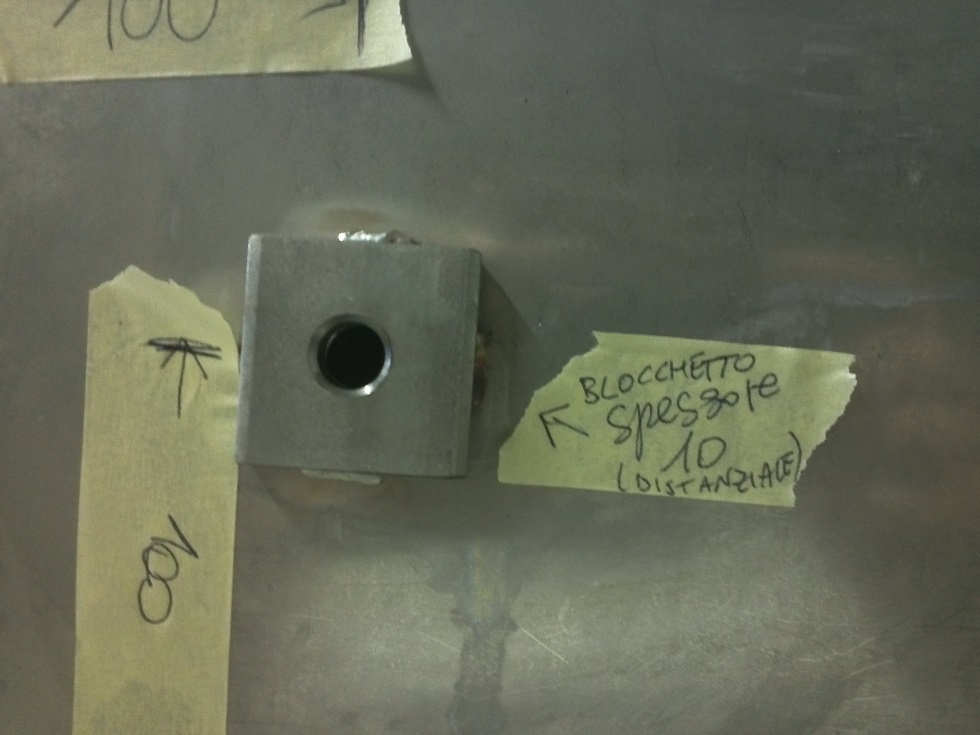

Di seguito le foto con misure e forma del box.





documento in pdf



Buon lavoro!



(by massi68- ecv 2i-2001, email: mammuthbianco@gmail.com)

PS: Massimiliano viaggia felicemente su un fantastico Laika Ecv 2i del 2001!





-doc DIY-GSS rev.0 del 27 Agosto 2013-
